試験機スペック

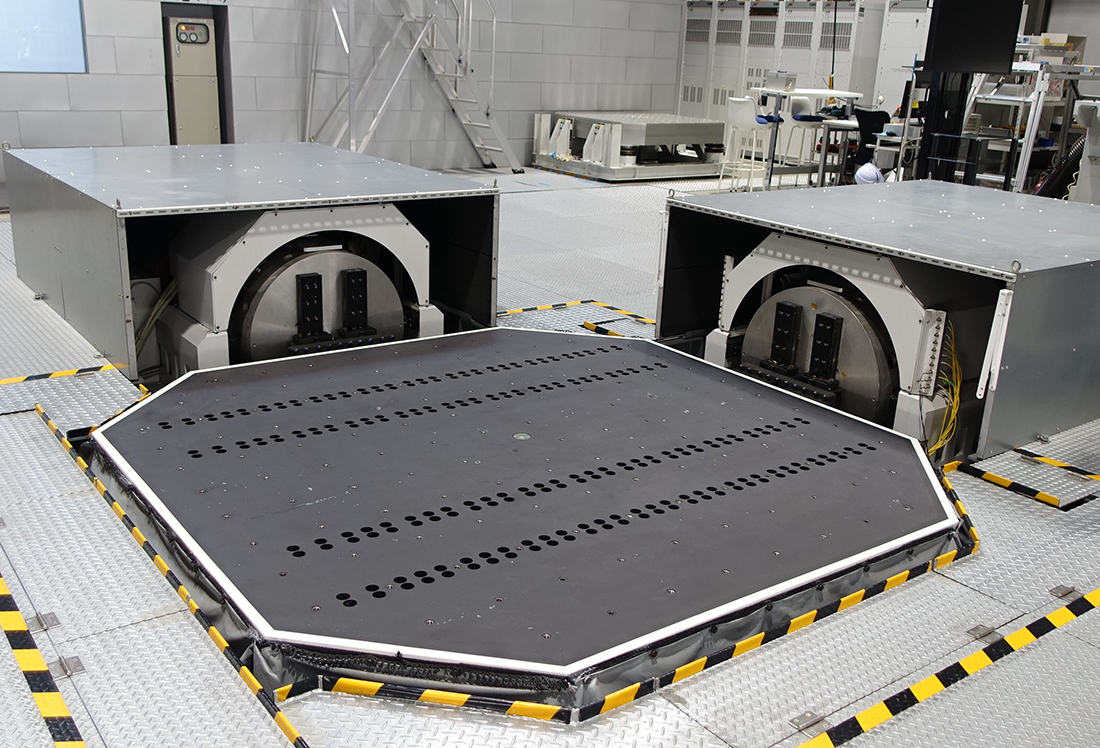

三軸加振機

型式 TS-16000-25L
制御器型式 K2(BMAC,Muluti-SINE)
加振方向
(単軸、二軸同時、三軸同時)
X軸 Y軸 Z軸
加振力 169kN 169kN 163kN
最大加速度 無負荷時 45.1m/s2(4.6G) 60m/s2(6.0G) 29m/s2(2.9G)
2,500kg搭載時 29.4m/s2(3.0G) 32.6m/s2(3.3G) 19.0m/s2(2.0G)
最大速度 1.5m/s 1.5m/s 1.0m/s
最大変位 ±150mm ±150mm ±100mm
振動数範囲 0.5~100Hz
振動台寸法 2,500×2,500mm
最大搭載質量 2,500kg
許容偏心モーメント 112,000N・m
加振可能波形 掃引正弦波、正弦ビート波、ランダム波

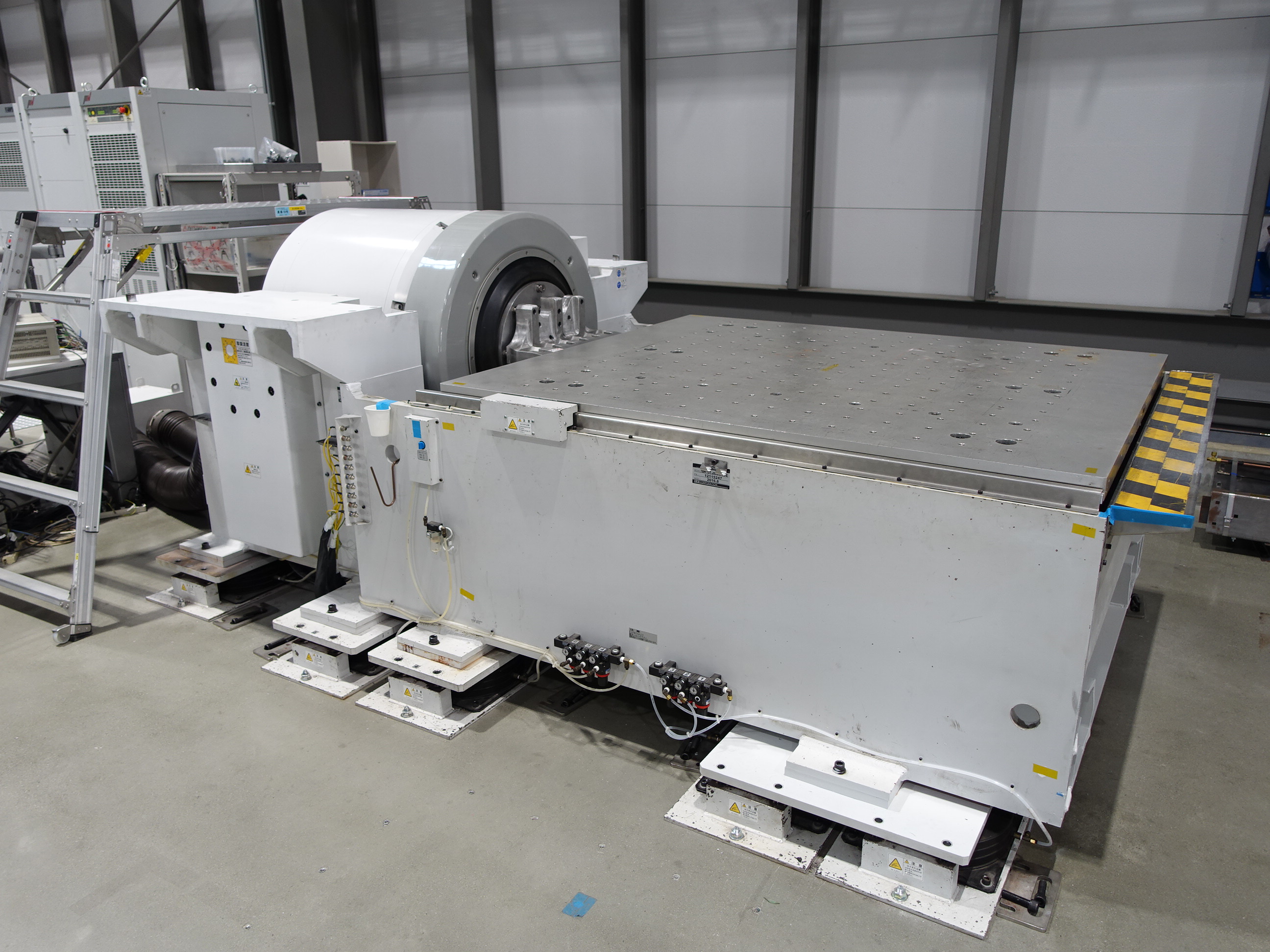

単軸加振機

型式 J260S/SA7M
制御器型式 K2(BMAC,Muluti-SINE)
加振方向(単軸) X軸, Y軸 Z軸
加振力 正弦波 54kN 54kN
ランダム波 54kN 54kN
ショック波 108kN 108kN
最大加速度 無負荷時 正弦波 103.2m/s2(10.5G) 90.3m/s2(9.1G)
ランダム波 72.2m/s2(7.3G) 63.2m/s2(6.4G)
サインビート波 206.5m/s2(21.0G) 180.6m/s2(18.2G)
2,000kg搭載時 正弦波 21.4m/s2(2.1G) 20.7m/s2(2.1G)
ランダム波 14.9m/s2(1.5G) 14.5m/s2(1.4G)
サインビート波 42.8m/s2(4.3G) 41.5m/s2(4.2G)
最大速度 2.4m/s
最大変位 正弦波 ±100mm
機械的ストローク ±116mm
振動数範囲 水平方向 5~500Hz
垂直方向 5~200Hz
振動台寸法 1,500×1,500mm
最大搭載質量 2,000kg
許容偏心モーメント 97,000N・m
加振可能波形 掃引正弦波、正弦波、正弦ビート波、ランダム波
