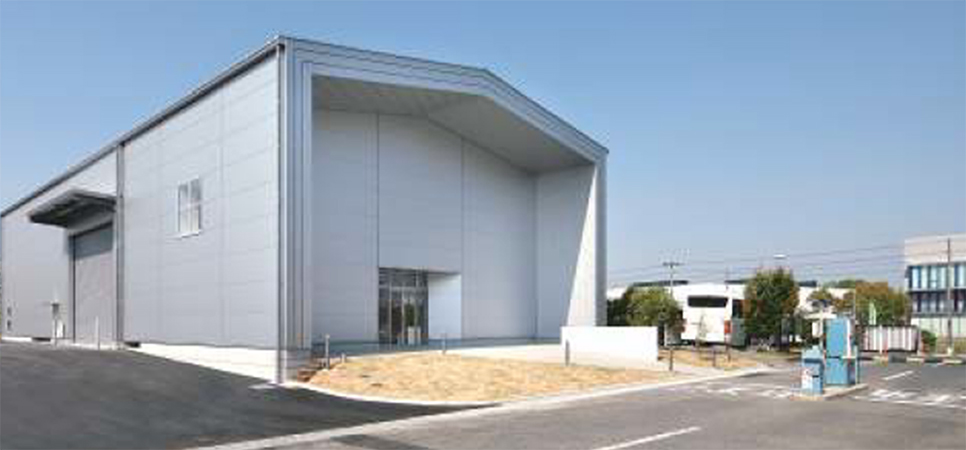

振動試験センター 外観

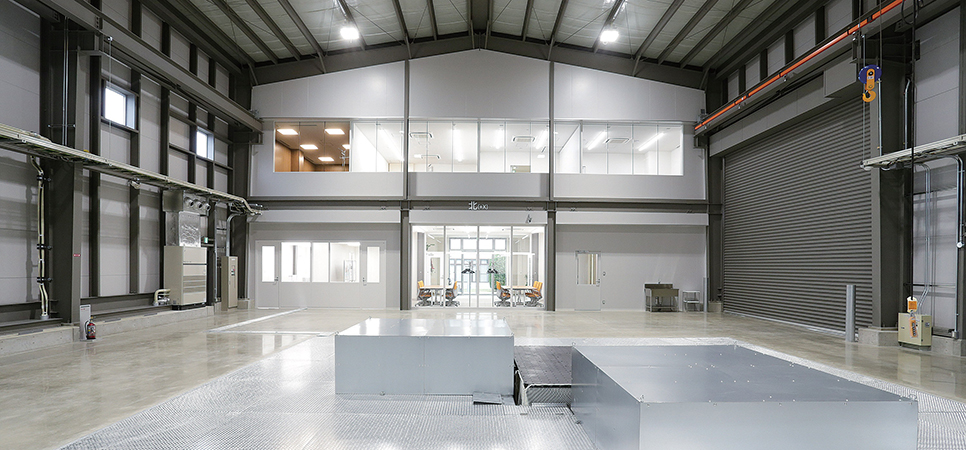

振動試験センター 内観

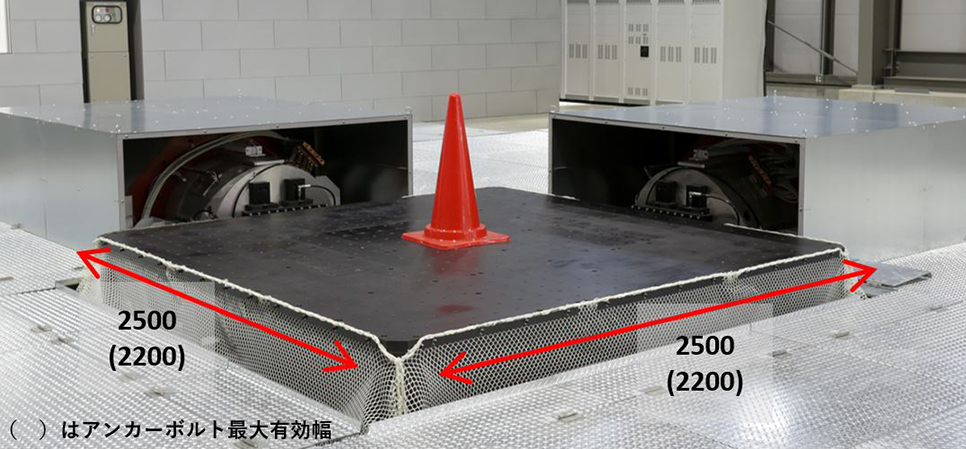

三軸加振器 TS-16000-25L

単軸加振器 J260S/SA7M

項目 仕様
三軸加振機 TS-16000-25L
単軸加振機 J260S/SA7M
試験場搬入口 幅6.2m×高さ5.4m
天井クレーン 2.8t – 揚程6m
定点カメラ 4台
モーションキャプチャー OptiTrachk Prime17W

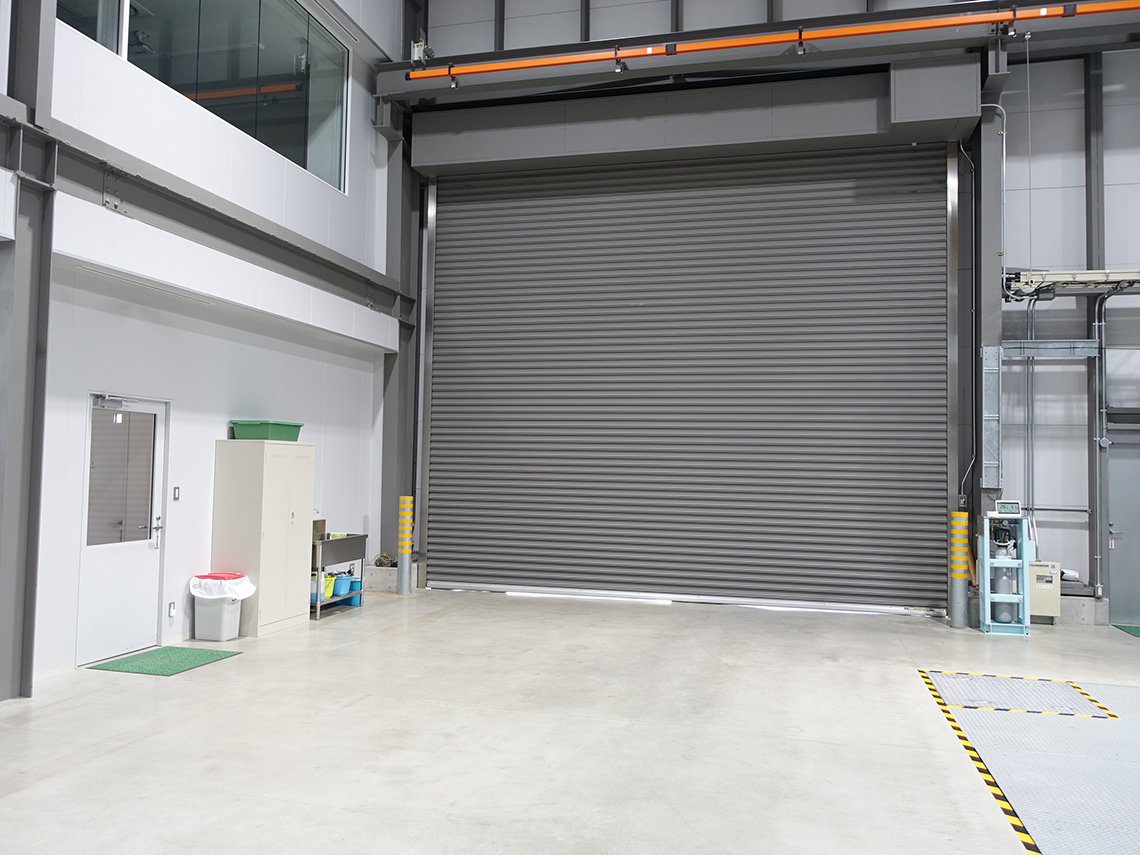

試験体搬入口

天井クレーン

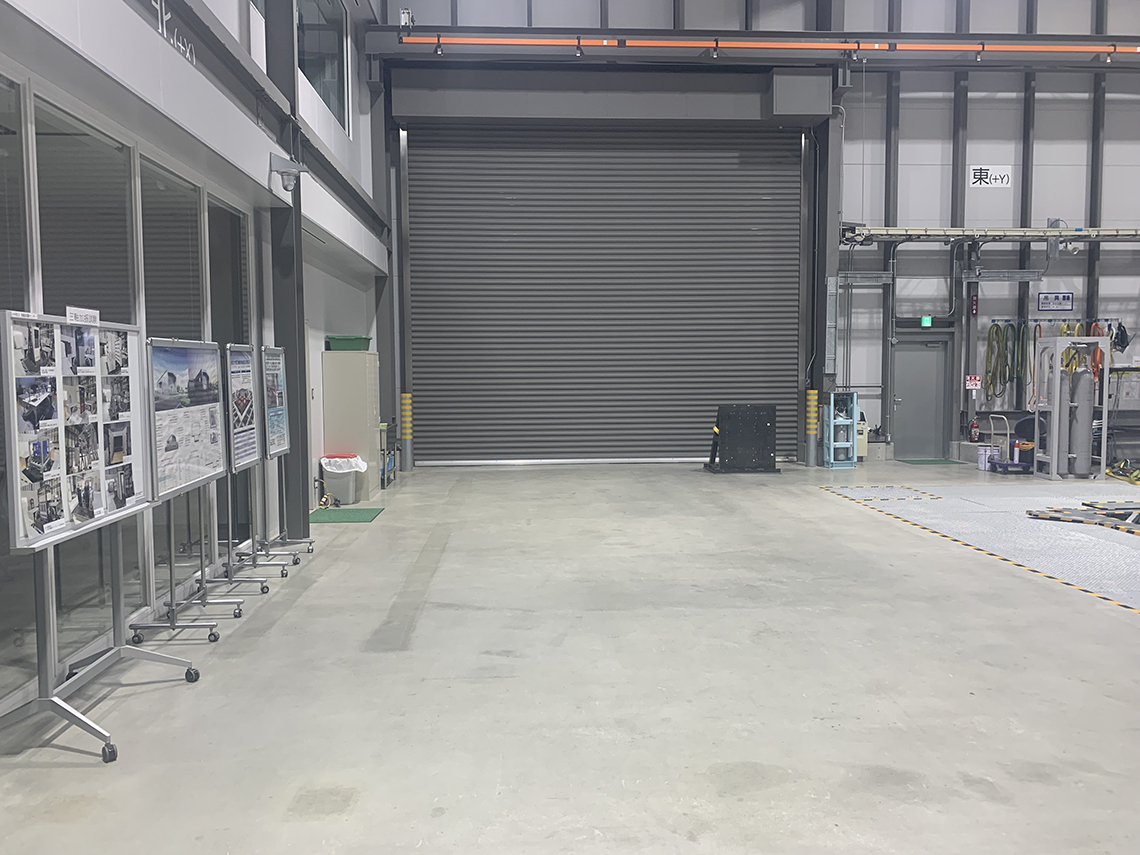

試験体仮置き、作業スペース

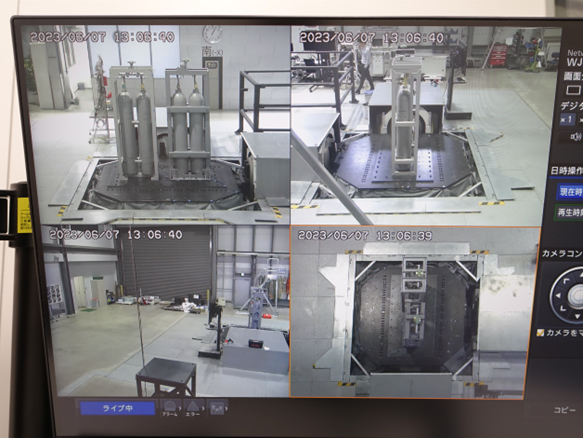

定点カメラによる撮影

モーションキャプチャー

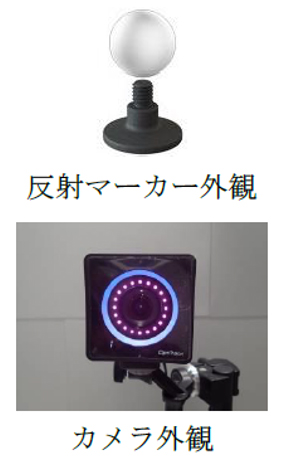

試験対象に「反射マーカー」を取り付け、その位置と動きを特殊カメラで撮影し、その3次元情報から各物理量(変位・速度・加速度等)を計測する

型式 OptiTrack Prime17W
製造者 アキュイティー株式会社
レンズ 6mm F#1.6
視野角 水平:70° 垂直:49°
フィルタ 850nm IR バンドパス
解像度 1,280×1,024 pixel
フレームレート 30-240 fps
データ GigE/PoE(1000BASE-T)
カメラ間同期 Ethernet

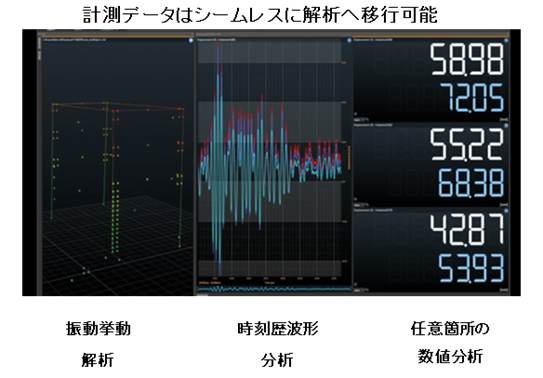

モーションキャプチャーによる動きの評価

モーションキャプチャーにより、物の動きを定量的に捉える(早退距離、速度)
